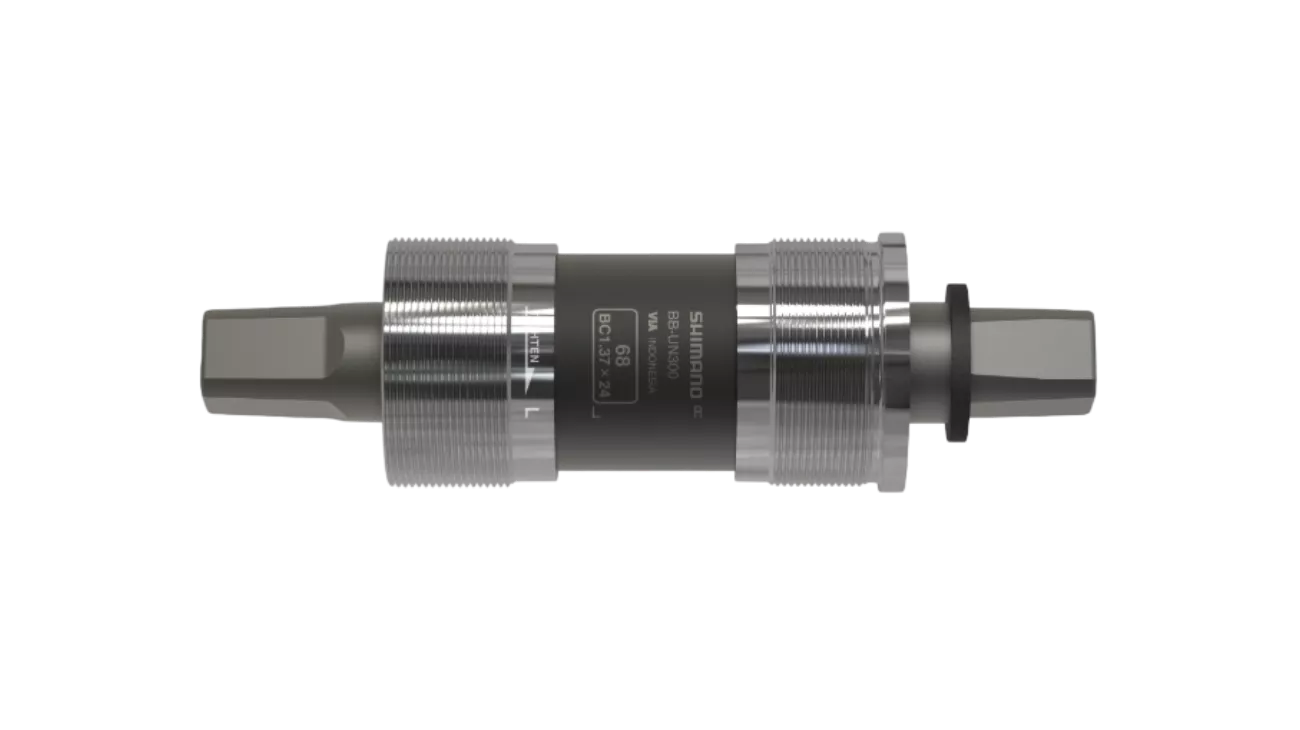

Boîtier de pédalier Shimano BB-UN300 – BSA 68 mm / Carré JIS / 113 mm
Le Shimano BB-UN300 est un boîtier de pédalier à cartouche à axe carré au standard JIS (4 pans). Il se monte sur les cadres équipés d'un filetage BSA avec une largeur de boîtier de 68 mm. Un stabilisateur intégré maintient une ligne de chaîne constante à l'usage.
Cette version reçoit un axe de 113 mm. La longueur d'axe détermine la ligne de chaîne : il convient de reprendre la cote d'origine du pédalier ou celle préconisée par le fabricant du vélo avant de commander.
Points clés
- Cartouche scellée : ensemble monobloc, sans réglage de cônes ni entretien des roulements.
- Interface carré JIS 4 pans : compatible avec les pédaliers à manivelles carrées au standard japonais.
- Filetage BSA, boîtier 68 mm : le montage le plus répandu sur les VTC, VTT et vélos de ville.
- Stabilisateur pour une ligne de chaîne régulière.
- Matériaux : adaptateur gauche en aluminium, adaptateur droit en aluminium et acier, axe en acier.
Caractéristiques techniques
| Marque |
Shimano |
| Modèle |
BB-UN300 |
| Type |
Boîtier de pédalier à cartouche |
| Type de filetage |
BSA |
| Profil d'axe |
Carré 4 pans (JIS) |
| Largeur du boîtier |
68 mm |
| Longueur de l'axe |
113 mm |
| Diamètre du boîtier |
34,8 mm |
| Matériaux |
Aluminium, acier |
| Domaine d'utilisation |
VTC, VTT, vélos de ville |
| Activité |
Cyclisme |
| Année du modèle |
2026 |
| Référence fabricant |
EBBUN300B13X |
| GTIN |
4550170619329 |
Compatibilité
- Cadre avec boîtier fileté BSA d'une largeur de 68 mm.
- Pédalier à emmanchement carré JIS.
- Longueur d'axe 113 mm : à vérifier selon le pédalier et la ligne de chaîne recherchée. D'autres longueurs existent dans la gamme BB-UN300.
Montage
Le montage et la dépose d'un boîtier à cartouche Shimano à 20 cannelures nécessitent un outil dédié de type TL-UN74-S. Respectez le sens de filetage (filetage à gauche sur la coquille côté transmission des boîtiers BSA) et les couples de serrage préconisés par Shimano.
